PA6-CFフィラメント概要

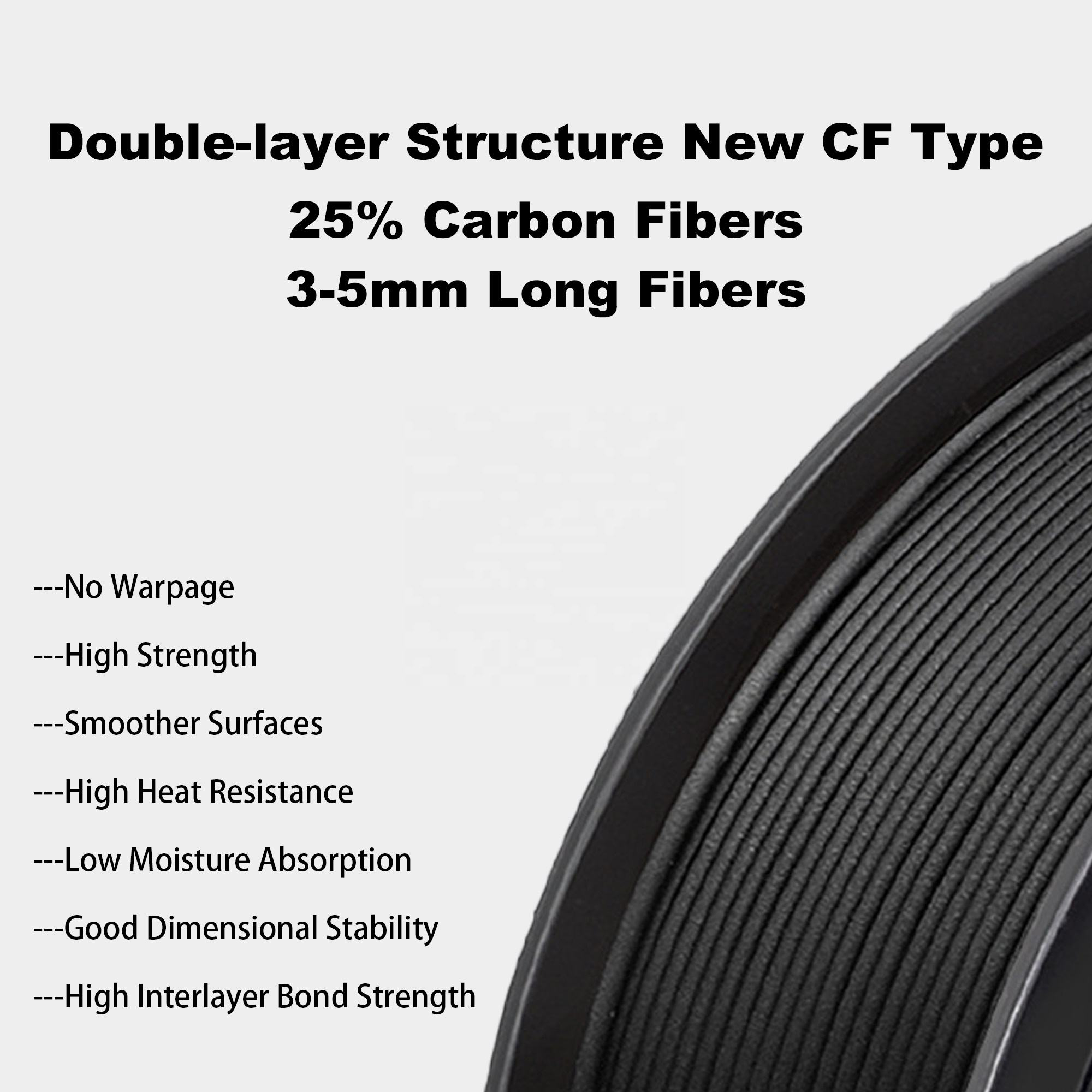

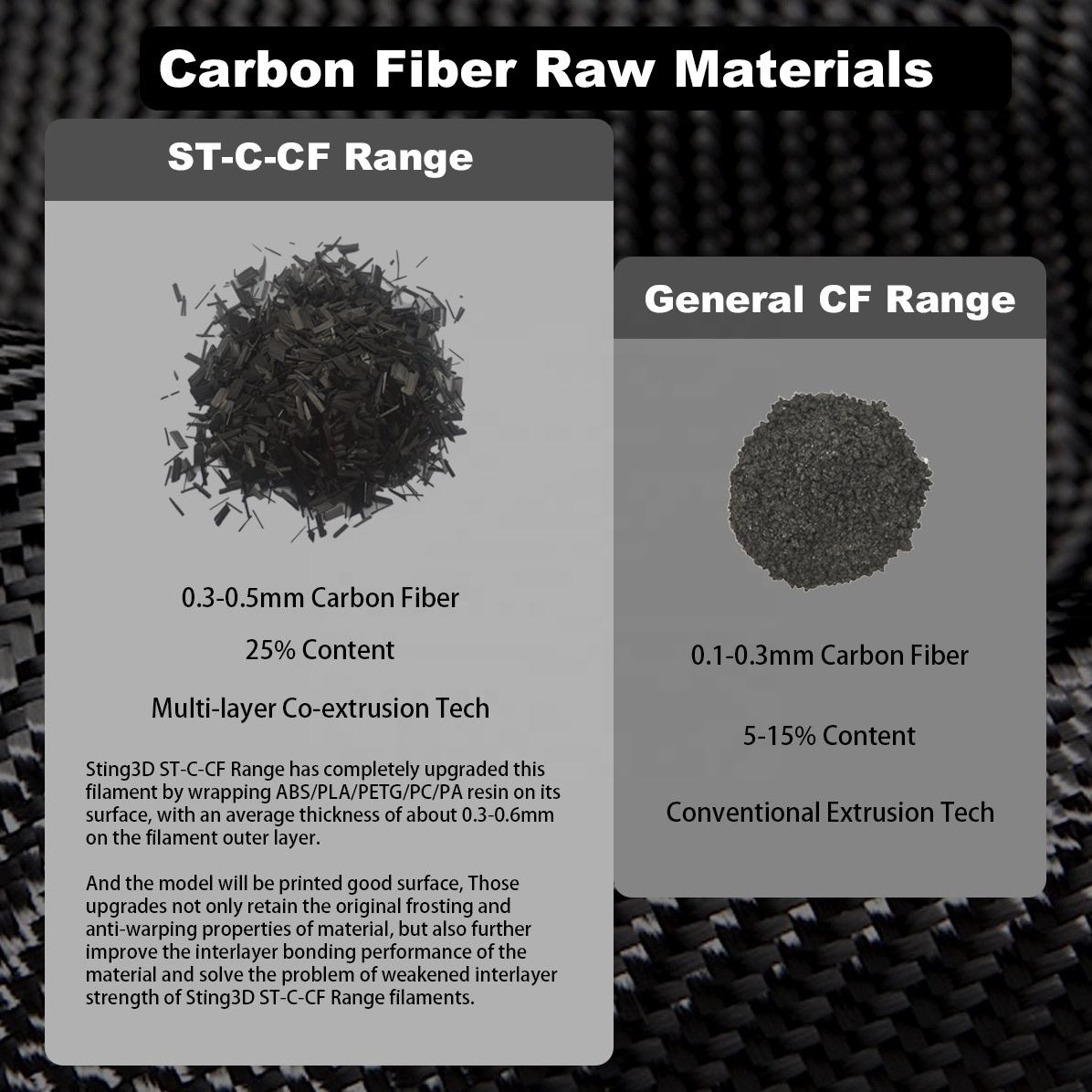

PA6-CFフィラメント は、高性能3Dプリンティング用途向けに設計された炭素繊維強化ポリアミド6（ナイロン6）複合材です。重量比15%の炭素繊維を使用したこのフィラメントは、未充填のナイロンと比較して、優れた剛性、熱安定性、寸法精度を実現します。.
技術仕様
| プロパティ | 価値 |
|---|---|
| 素材ベース | ポリアミド6 (PA6) |
| 炭素繊維含有量 | ~重量で～15% |
| 直径 | 1.75mm/2.85mm（公差±0.05mm） |
| 密度 | 1.23 g/cm³ |
| 引張強さ（XY） | 110 - 130 MPa |
| 曲げ弾性率 | 7,500 - 9,000 MPa |
| 破断伸度 | 3 - 5% |
| 熱偏向温度（HDT B） | 160 - 180°C (0.45 MPa) |
| ガラス転移温度 (Tg) | ~60℃（ドライ） |
| 溶融温度 | ~220°C |
推奨印刷設定
| セッティング | 推奨値 |
|---|---|
| ノズル温度 | 270 - 290°C |
| ベッド温度 | 90 - 110°C |
| チャンバー温度 | 45 - 60°C (エンクロージャーが必要) |
| 印刷速度 | 40 - 60 mm/s |
| ノズルタイプ | 硬化鋼またはルビー（0.6mmを推奨） |
| ベッド接着 | マジグーPA、PVAスティックのり、またはPEIシート |
| 乾燥条件 | 70℃、8～12時間（ドライボックスからプリント） |
パッケージ＆スプール情報
| 項目 | 詳細 |
|---|---|
| 利用可能な重量 | 0.5キロ、1キロ、2.5キロ |
| スプール外径 | 200 mm |
| スプールハブ径 | 52 mm |
| スプール幅 | ~65 mm (1 kg) / 85 mm (2.5 kg) |
| パッケージング | 乾燥剤入り真空シール、再密封可能バッグ |
⚠️ 重要なハードウェア要件
- ノズル： 炭素繊維は研磨性がある。A 硬化鋼ノズル が必須です。真鍮製のノズルは数時間で摩耗する。.
- ノズルの直径： 繊維粒子による目詰まりを防ぐため、0.6mm以上を推奨。.
- 押出機： デュアルギアのエクストルーダーを強くお勧めします。繊維入りフィラメントは硬く、シングルギアではスリップする可能性があります。.
- エンクロージャー 反りを防止し、層間接着を確実にするため、50mm以上の部品に必要。.
PA6-CFフィラメントの主な利点
- 非強化PA6より3倍高い剛性 ✅ 非強化PA6より3倍高い剛性
- 純ナイロンに比べ、反りが小さい。
- 優れた耐熱性 (160°C+ HDT)
- プロ仕様のマットブラック仕上げ
- アルミニウム部品に代わる軽量部品

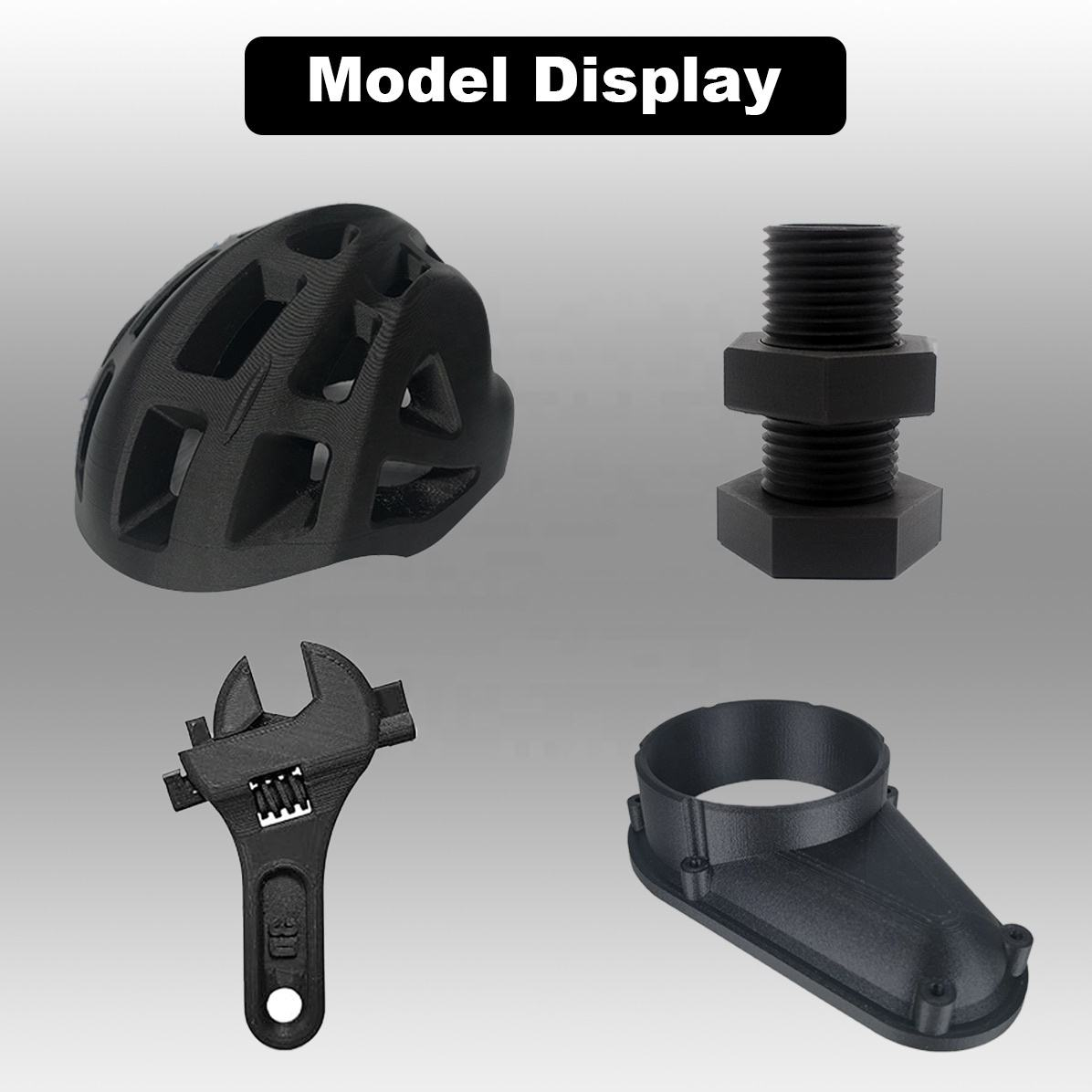

代表的なアプリケーション
- 自動車用アンダーフードブラケットおよびマウント
- ドローンフレームと高応力ラジコン部品
- ロボットグリッパーとエンドオブアームツーリング
- 治具、固定具、検査ゲージの製造
- 構造的完全性を必要とする機能的プロトタイプ
大量注文や技術的なお問い合わせは 素材スペシャリストへのお問い合わせ または下記の見積依頼ボタンをご利用ください。.
当社を選ぶ理由
よくある質問 - PA6-CFフィラメント
Q1：PA6-CFフィラメント用の硬化ノズルは本当に必要ですか？
はい、その通りです。炭素繊維は非常に研磨性が高いのです。標準的な真鍮製ノズルは、数時間の印刷で摩耗し、押し出しが安定せず、印刷が台無しになります。ノズルには 硬化鋼またはルビーチップノズル (0.6mm推奨）。.
Q2: 印刷前にPA6-CFフィラメントをどのように乾燥させればいいですか？
ナイロンは急速に水分を吸収するため、破裂、糸引き、レイヤーの接着不良を引き起こします。乾燥PA6-CFフィラメント 70℃、8～12時間 を使用してください。最良の結果を得るには、70℃に設定した加熱ドライボックスまたはフィラメント乾燥機から直接プリントしてください。.
Q3：どのようなベッド面と接着剤が最適ですか？
私たちは次のように勧める。 マジグーPA きれいなPEIシートまたはガロライト（G10）ベッドに塗布する。水で薄めたPVA接着剤も有効。ベッドの温度が 90-110°C プリント全体を通して。.
Q4: エンクロージャーなしでPA6-CFフィラメントをプリントできますか？
小さな部品（50mm以下）は、ドラフトがない部屋であれば、エンクロージャーなしでうまく印刷できる。しかし、50mmを超える部品については、周囲温度が50℃以下のエンクロージャーが必要です。 45-60°C 反りや層間剥離を防ぐため、強くお勧めします。.
Q5: ノズルの温度はどのくらいですか？
始めよう 270-290°C. .温度が高いほどレイヤーの密着性は向上するが、糸引きが増加する可能性がある。温度タワーを実行し、特定のプリンターのスイートスポットを見つけてください。.
Q6: PA6-CFフィラメントはPA12-CFと比べてどうですか？
PA6-CFフィラメント より高い剛性と温度耐性 (160°C+ HDT)であるが、PA12-CFより吸湿性が高い。PA12-CFは高湿度下でも強靭で寸法安定性が高い。高温/乾燥環境での構造部品にはPA6-CFを、湿潤または衝撃の多い用途にはPA12-CFをご検討ください。.
Q7: 後処理やアニールは推奨されますか？
でのアニール 80～100℃で2～6時間 は、熱たわみ温度と強度をさらに高めることができます。アニーリングによってわずかな収縮（Z軸で0.3～0.5%）が発生する可能性があるため、公差が重要な場合はモデルのスケールを少し小さくしてください。.
Q8: PA6-CFプリントパーツを塗装したり接着したりできますか？
マットな表面は、ペンキやプライマーによくなじみます。接着にはシアノアクリレート（瞬間接着剤）か2液性エポキシを使う。表面を軽くサンディングすると接着性が向上します。.
English
Dutch
German
French
Korean
Russian
Japanese
Spanish
Vietnamese
Chinese
Portuguese
Arabic
